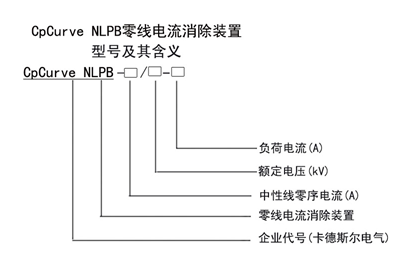

型號說明

產品概述

◆公司針對有源濾波器價格昂貴，且處理零序電流諧波（其中包括3次諧波）容量變小，可靠性相對變差的問題，提出利用可靠性更高、經濟性更好的新型有源無源混合的諧波治理技術。

◆本產品采用更經濟、更可靠的新型無源濾波技術濾除零序電流諧波分量，避免有源濾波技術處理零序電流分量時產生的問題，同時無源濾波技術采用純感性結構有效的避免了傳統無源濾波技術參數易偏移、容易發生諧振等缺點。采用有源濾波技術處理對稱電流諧波分量，相對于單純的無源濾波技術，提高設備靈活性。

  ◆本產品將各個主要功能部分，劃分成各個模塊，這種結構稱為單元式結構。單元式結構具有結構緊湊、整潔美觀、易于集約化生產，組裝快捷方便，便于維修維護等優點。其優越性是傳統結構所無法比擬的。不同功能的單元可像搭積木一樣組合并安裝到同一個柜內，空間利用率高。

產品特點

1)非等比設計：模塊化非等比設計使同容量回路數量及開關次數達到最優化，大大提高可靠性。

2)連接更簡便：由于每個模塊自成相對獨立的系統，同時每個模塊備有主回路和控制回路兩個接口，模塊本身已組裝。

3)經濟可靠：相對于有源濾波器，本產品所采用的無源零序?yàn)V波技術的零序諧波治理能力更強，可靠性更高，經濟性更好。因此相對于有源濾波器，本產品更加經濟可靠。

4)擴容更方便：在用戶補償容量不足時可以隨時增加模塊進行擴容而不需變動柜子結構。

5)檢修更容易：可直接將模塊抽出來更換模塊部件，余下模塊可繼續工作。

6)進線更靈活：上進線及下進行均可選擇，還可設置主斷路器。

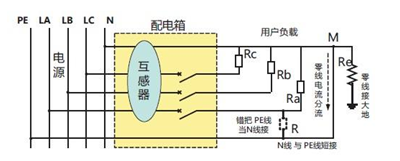

產品原理圖

技術參數

產品優勢

一、提高用電安全:

A、消除零線電流，避免引發火災。    B、避免線零帶電壓對人身安全造成傷害。

C、消除零線電流對零線和變壓器的危害。

二、擴容系統容量。

A、提高三相供電系統變壓器的利用率。  B、消除變壓器單相過流或飽和題。

三、節能降損:

  A、消除零線線損。              B、消除變壓器零線電流環流損耗和鐵芯損耗。

四、節約成本資源:

A、節約零線的金屬資源。          B、延長用電設備的使用壽命。

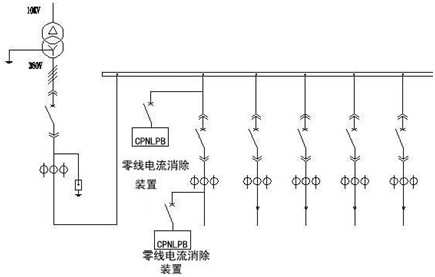

系統示意圖
